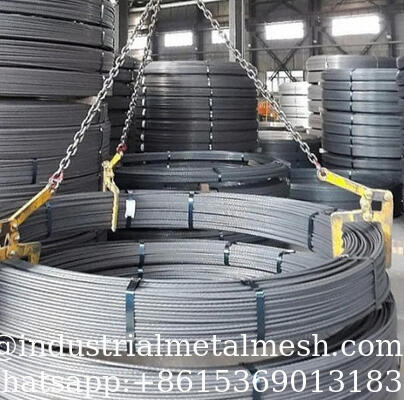

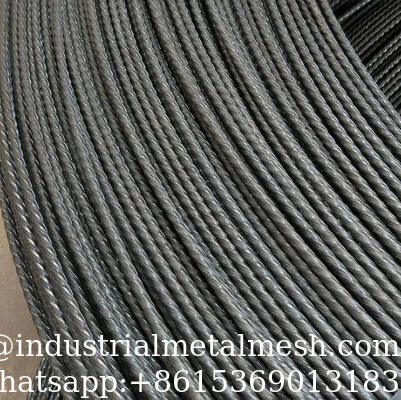

Cable de acero para pretensado SG Marca 1860MPa 7 alambres, postensado, 15.24MM, baja relajación 2.5 Alto
El alambre de acero pretensado es un tipo de alambre de acero fabricado con alambre de acero al carbono y utilizado en estructuras de hormigón pretensado o estructuras de acero pretensado.
El alambre de acero pretensado trefilado en frío se fabrica a partir de alambrón de acero de alto carbono de alta calidad después de un tratamiento superficial. El contenido de carbono del acero se selecciona en el rango de 0.6-0.9%. Antes del trefilado en frío, se somete a decapado, fosfatado u otras formas de tratamiento superficial. Después del trefilado en frío, el área de la sección transversal generalmente se reduce en un 50-85%, y la resistencia se mejora a través del principio de endurecimiento por trabajo en frío.
El alambre de acero pretensado trefilado en frío, después de una estabilización adicional, se convierte en alambre de acero pretensado de baja relajación, adquiriendo características de baja relajación y mejorando significativamente la resistencia a la fluencia, el alargamiento y la rectitud. Si está galvanizado, se convierte en alambre de acero pretensado galvanizado; el alambre galvanizado que ha sido estabilizado se llama alambre de acero pretensado galvanizado de baja relajación. El alambre generalmente se entrega en rollos; cuando se utiliza en traviesas de ferrocarril, se puede cortar a medida y agrupar según sea necesario.
La alta resistencia de este material se manifiesta principalmente en la dirección axial, con una resistencia radial significativamente menor. Cuando se calienta a 400 grados Celsius o más, las propiedades de relajación y resistencia se verán significativamente afectadas. Cuando se utiliza alambre de acero pretensado trefilado en frío en tuberías, se debe verificar cuidadosamente su resistencia a la corrosión bajo tensión. Al utilizar alambre de acero galvanizado, no se debe confiar completamente en su resistencia a la corrosión; todo el sistema de cables debe tener otras medidas de protección.
El alambre de acero pretensado trefilado en frío se utiliza generalmente en tuberías, especialmente las fabricadas con el proceso PCCP. El alambre de acero pretensado de baja relajación se utiliza ampliamente en traviesas de ferrocarril y postes de hormigón pretensado, y con menos frecuencia en componentes de construcción; ya no se utiliza en vigas prefabricadas. El alambre de acero pretensado galvanizado de baja relajación se utiliza comúnmente en los cables de puentes atirantados, tirantes de puentes de arco de tubo de acero y en la fabricación de cables pretensados para estructuras de gran luz. El alambre de acero galvanizado no estabilizado se utiliza generalmente en los cables de puentes colgantes.
| GB |
ASTM |
JIS |
DIN |
NF |
BS |
OCT |
ISO |
Descripción |
| 65 |
1065 |
|
Ck67 |
XC65 |
060A67 |
65 |
TipoDC,SC |
Por diámetro: 4 mm, 4.8 mm, 5.0 mm, 5.1 mm, 6.0 mm, 6.25 mm, 7.0 mm, 7.8 mm, 8.0 mm, 9.0 mm, 9.5 mm, 10.0 mm, 11 mm, 12 mm, etc. |
| 70 |
1070 |
|
|
XC70 |
070A72 |
70 |
TipoDC,SC |
Por grado de resistencia: alambre de acero pretensado de resistencia media (800-1200MPa); alambre de acero pretensado de alta resistencia (1470MPa, 1570MPa, 1670MPa, 1770MPa y 1860MPa, etc.) |
| 85 |
1086 |
SUP3 |
Ck85 |
XC85 |
060A86 |
85 |
TipoDC,SC |
Según el recubrimiento superficial, el alambre de acero pretensado se puede clasificar como: alambre de acero pretensado sin recubrimiento, alambre de acero pretensado recubierto de resina epoxi y alambre de acero pretensado galvanizado. |
| 65Mn |
1066 |
|
|
|
080A67 |
65Γ |
|
Según la morfología superficial, el alambre de acero pretensado se puede clasificar como: alambre de acero pretensado liso redondo, alambre de acero pretensado con nervaduras en espiral o ranuras helicoidales |
| 55Si2Mn |
9255 |
|
54SiCr6 |
56Si7 |
Z51A58 |
55C2 |
56SiCr7 |
Según la tecnología de procesamiento, el alambre de acero pretensado se puede clasificar como: alambre de acero pretensado trefilado en frío y alambre de acero pretensado de baja relajación. |
1.Datos técnicos
Cable de acero sin recubrimiento de 7 alambres para hormigón pretensado según ASTM A 416
| Resistencia mínima a la rotura |
Nominal
Diámetro.
|
Diámetro.
Tolerancia
|
Nominal
Acero
Área
|
Peso nominal |
Mín.
Carga de rotura
|
Carga mínima
al 1% de extensión
|
Elongación mínima
Lo≥610mm
|
0.7 G.U.T.S
Relajación nominal de 1000h
|
| MPA |
mm |
mm |
Mm2 |
Kg/Km |
KN |
KN |
% |
% |
| 1860 |
9.53 |
+0.66,-0.15
|
54.84 |
432 |
102.3 |
92.1 |
≥3.5
|
≤2.5
|
| 11.11 |
74.19 |
582 |
137.9 |
124.1 |
| 12.70 |
98.7 |
775 |
183.7 |
165.3 |
| 15.24 |
140.0 |
1102 |
260.7 |
234.6 |
| 17.80 |
190.0 |
1492 |
353.0 |
318.0 |
| 2000 |
12.70 |
+0.66,-0.15 |
98.7 |
775 |
197.4 |
177.7 |
≥3.5 |
≤2.5 |
| 15.24 |
140.0 |
1102 |
280.0 |
252.0 |
Cable de acero sin recubrimiento de 7 alambres para hormigón pretensado según GB/T5224
| Resistencia mínima a la rotura |
Nominal
Diámetro.
|
Diámetro.
Tolerancia
|
Nominal
Acero
Área
|
Peso nominal |
Mín.
Carga de rotura
|
Carga mínima
al 1% de extensión
|
Elongación mínima
Lo≥610mm
|
0.7 G.U.T.S
Relajación nominal de 1000h
|
| MPA |
mm |
mm |
Mm2 |
Kg/Km |
KN |
KN |
% |
% |
| 1860 |
9.50 |
+0.30,-0.15 |
54.8 |
432 |
102 |
86.6 |
≥3.5
|
≤2.5
|
| |
11.10 |
74.2 |
580 |
138 |
117 |
| |
12.70 |
+0.40,-0.20
|
98.7 |
775 |
184 |
156 |
| |
15.20 |
140 |
1101 |
259 |
220 |
| |
15.70 |
150 |
1178 |
279 |
251 |
| |
17.80 |
191 |
1500 |
353 |
318 |
| 1960 |
12.70 |
+0.40,-0.20 |
98.7 |
775 |
193 |
174 |
≥3.5 |
≤2.5 |
| |
15.20 |
140 |
1101 |
274 |
247 |
2.Nuestros principales productos
1.Cable de acero PC EN10138 para puentes ferroviarios
2.Cable de acero PC postensado BS5896 (12.7mm)
3.Cable de acero PC para hormigón pretensado (15.2mm)
4.Cable de acero PC postensado (15.24mm)
5.Cable de acero PC de baja relajación para construcción (15.2mm)
6.Cable de hormigón pretensado para construcción 12.7mm
7.Cable postensado para anclaje roca-suelo (0.5”)
8.Cable de hormigón postensado para construcción
9.Cable de acero PC de alta tensión (15.24mm)
10.Cable de acero PC de alta tensión (12.7mm)
11.Cable de acero PC de 7 alambres para puentes
12.Alambre de acero para hormigón pretensado prefabricado ASTM A 421 5.0mm
13.Cable de acero para hormigón pretensado de 7 alambres 82B 12.7mm
14.Cable de acero para hormigón prefabricado
15.Cable PC para ingeniería de acero y hormigón
16.Cable de hormigón pretensado de baja relajación
17.Cable PC para materiales de ingeniería de construcción
18.Cable de alambre postensado ASTM A 416
19.Cable PC para construcción (15.24mm)
20.Cable PC postensado de 12.7mm para puentes
21.Cable postensado de 7 alambres - Siete alambres 12.7mm
22.Cable de acero PC ASTM A 416 para puentes de gran luz
23.Cable de acero para proyectos de anclaje roca-suelo
24.Cable de acero PC de 7 alambres para autopistas
25.Cable de hormigón pretensado de 7 alambres 15.7mm para construcción de edificios/puentes/autopistas
26.Cable de hormigón pretensado de 7 alambres 15.7mm BS5896
27.Cable de acero PC Grado 270KSI
28.Cables de acero PC para puentes 15.2mm/0.6”
29.Cable de acero postensado de 15.2mm para construcción de edificios
30.Alambre de acero para hormigón pretensado de baja relajación de 15.2mm
31.Cable PC ASTM A 416 de 15.2mm para traviesas de ferrocarril 1860Mpa
32.Cable PC ASTM A 416 de 12.7mm para traviesas de ferrocarril 1860Mpa
33.Cable PC de 0.5’’ 12.7mm 7 – Alambres para construcción de autopistas/puentes
34.Cable PC de 0.5” 12.7mm utilizado en vigas de grúa puente
3, Estructura del cable de acero PC
7 alambres, 12 alambres, 17 alambres, 19 alambres y más
