Panel de rejilla de acero estándar ASTM A36 WB325/2 Galvanizado

Panel de rejilla de acero galvanizado WB325/2 según norma ASTM A36

Las rejillas de acero son un componente estructural esencial de muchas construcciones, en particular en espacios comerciales e industriales. Las rejillas de acero están diseñadas específicamente para aplicaciones de alto impacto y carga, como en pasillos, escaleras, plataformas y entrepisos. Las rejillas de acero son más seguras, duran más y tienen mejor aspecto que cualquier otra opción para espacios industriales y comerciales.
Póngase en contacto con nosotros si necesita rejilla de acero.

La rejilla de acero galvanizada por inmersión en caliente tiene tres tipos de rejillas de acero: rejilla de acero de estilo simple, rejilla de acero de estilo dentado y rejilla de acero tipo barra I.

Son ampliamente utilizados en plataformas de estructuras de acero, escalones de escaleras, aceras, drenajes y cubiertas de pozos, etc. Podemos diseñar y fabricar rejillas de acero estándar y en formas personalizadas según los requisitos del cliente.

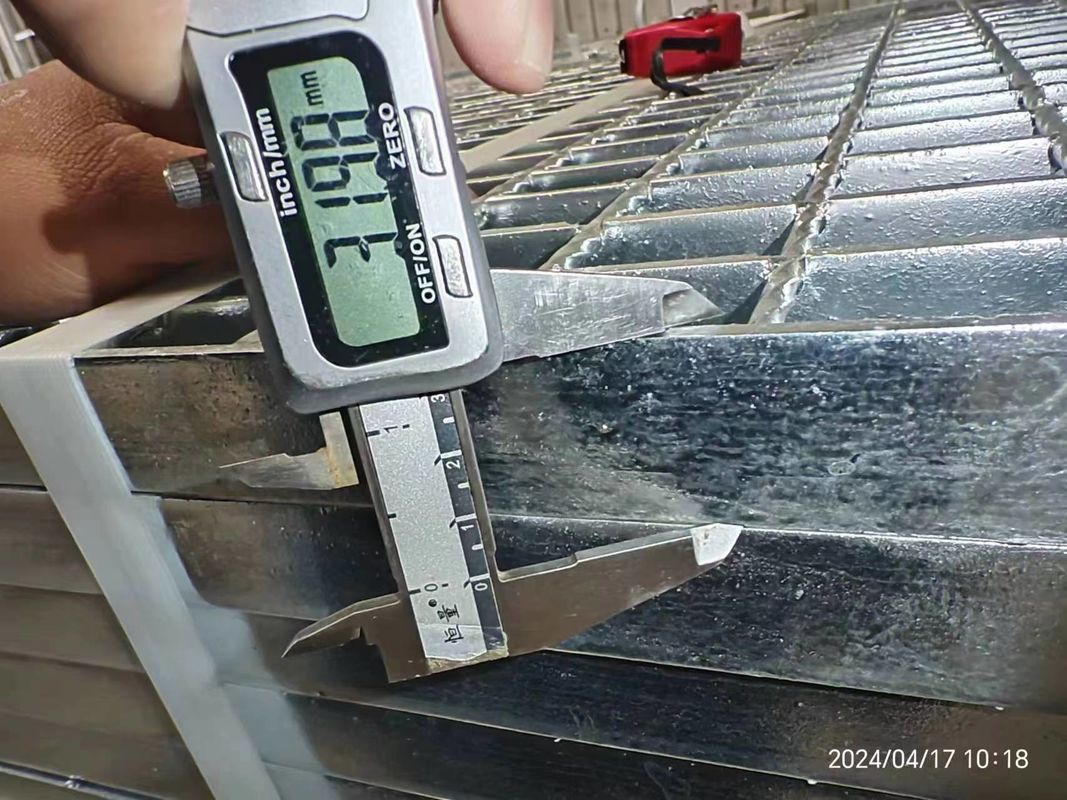

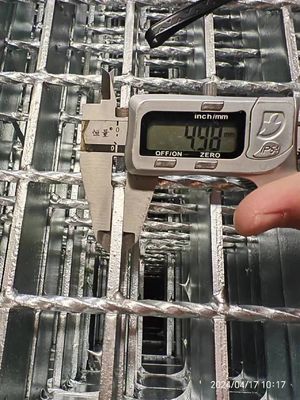

.Panel de rejilla de acero WB325/2, galvanizado, fabricado según norma ASTM A36

Dimensiones: ancho 1500 mm, largo 6000 mm.
Tamaño de la barra de apoyo (altura x grosor): 32x5 mm
Distancia entre barras de apoyo: 40 mm
Distancia entre barras transversales: 50 mm

Rejillas de acero dulce estándar de 6 m × 1 m

• Dimensiones:Paneles de 6m × 1m.
• Tamaño del terreno de juego:Tamaño: 30 x 50 mm.
• Barras portantes:30mm × 3mm.
• Barras transversales:15mm × 3mm.
• Revestimiento:Galvanizado profundo en caliente de 85 micras.
• Con abrazaderas de fijación de todo tipo.

Rejilla galvanizada de 6m × 1m sección 25 × 5 mm

• Electroforjado – torsión de alambre.
• Galva. malla 30×94 entalla 70 micras.

Rejillas de acero galvanizadas en caliente - B404/41/50SG

• B404/41/50SG extremo abierto.
• BB: 40 × 4 mm, CB: 6 mm torcido, malla: 41,275 × 50 mm.
• Panel:Tamaño: 5850 x 913 mm.
• Serrado.

Rejillas de acero galvanizadas en caliente - B355/41/50SG

• B355/41/50SG extremo abierto.
• CAMA Y DESAYUNO:35 × 5 mm, CB: 6 mm torcido, malla: 41,275 × 50 mm.
• Panel:Tamaño: 5850 x 913 mm.
• Serrado.

Rejillas de acero galvanizadas en caliente - B354/41/50SG

• B354/41/50SG extremo abierto.
• CAMA Y DESAYUNO:35 × 4 mm, CB: 6 mm torcido, malla: 41,275 × 50 mm.
• Panel:Tamaño: 5850 x 913 mm.
• Serrado.

Rejillas de acero galvanizadas en caliente - B254/41/50SG

• B254/41/50SG extremo abierto.
• CAMA Y DESAYUNO:25 × 4 mm, CB: 6 mm torcido, malla: 41,275 × 50 mm.
• Panel:Tamaño: 5850 x 913 mm.
• Serrado.

Rejilla antideslizante CS 50 mm × 5 mm 8 mm
Rejilla, superficie antideslizante, material acero al carbono, norma de material ASTM A 1011 CS TIPO B, TIPO G2, norma de fabricación ANSI/NAA MM 531, dimensión de placa (alto × espesor) 50 mm × 5 mm, dimensión de rejilla (ancho × largo) 910 mm × 3050 mm, separación entre placas 30 mm, separación entre barras 50 mm, diámetro de barra 8 mm, revestimiento galv/cal 600gzn/m², ASTM 123.

Rejilla GI ASTM A36 de 600 mm de ancho x 6 m de largo

• Tamaño:Barra plana de 40 × 5 mm de espesor (tipo no dentado) con barra transversal estándar.
• Paso:Tamaño: 30x100 mm.
• Calificación:Norma ASTM A36.
• Finalizar:Galvanizado por inmersión en caliente a 80 micras.

Rejilla GI con orificio de 110 mm × 45 mm

• Tamaño:25 mm × 2,50 mm - espesor de barra plana.
• Tamaño del agujero:Tamaño: 110 x 45 mm.
• Ancho estándar:Longitud total: 900 mm.
• Longitud:Ancho de vía: 5950 mm.
• Peso:68 kg/m

Rejilla de acero galvanizado por inmersión en caliente con forma de I Q235

• Especificaciones:Rejilla de barra en I, tamaño: 508 mm (ancho) × 995 mm (largo), materiales Q235.
• Altura de la barra de apoyo:55 mm × 494 mm de longitud.
• Paso de la barra de apoyo:35,3 milímetros.
• Barra de apoyo:7 mm (parte superior y final) / 4 mm (parte inferior).
• Barra transversal de 8 mm × 8 mm × 995 mm de longitud, paso de 100 mm entre centros, 5 piezas/rejilla.
• Placa final, barra plana, 7 mm × 55 mm (altura) × 995 mm de longitud.
• Galvanizado en caliente.
• Embalaje:paquete/palet de madera.

Rejilla de acero galvanizado en caliente dentada según BS 4592

• Número de serie: STM-GSGR-001.
• Galvanizado en caliente, dentado según BS 4592.
• Tamaño 19 pies × 3 pies, patrón rectangular con barras transversales retorcidas hexagonales o cuadradas.
• Tamaño de las barras de apoyo:40 mm × 5 mm dentado.
• Espaciado entre barras de apoyo:30 mm, unidos entre sí mediante varillas hexagonales retorcidas de 8 mm cada 100 mm.
• La superficie superior de las barras de apoyo deberá ser dentada.
• Los paneles de rejilla deberán estar galvanizados por inmersión en caliente con un espesor mínimo de 460 g/m.².
• Rejilla adecuada para una distancia máxima de 67" para una deflexión de 1/4" bajo trabajo uniforme con una carga de 6,6 kn/m².
• La barra de rejilla deberá tener el extremo cerrado.

Barra de rejilla galvanizada por inmersión en caliente de superficie lisa

• Tamaño:100 cm de ancho × 160 cm de largo.
• Rejillas de barras.
• Superficie lisa, con bandas en ambos extremos.
• Tamaño de la barra plana:25mm × 5mm.
• Espaciado de la barra de carga:Diámetro interior: 30 mm.
• Espaciado entre curvas:Longitud total: 100 mm.
• Distancia entre barras de carga:Diámetro del cilindro: 1600 mm.
• Ancho:Ancho: 995 mm.
• Tratamiento superficial: galvanizado en caliente.

Rejillas de barras galvanizadas tipo abierto ASTM A36

• Material:ASTM A36, rejilla galvanizada tipo abierta de 25 × 5 mm, barras de apoyo espaciadas a 30 mm.
• Con barras transversales antideslizantes (diámetro: 9,5 mm) a 100 mm de presión en patrón rectangular.

Rejilla de acero ST37 galvanizada en caliente

• Paso de la barra de apoyo:34 milímetros.
• Paso de barra transversal:34 milímetros.
• Espesor de la barra transversal:5 milímetros.
• Espesor de la barra de apoyo:4 milímetros.
• Altura:50 milímetros.
• Paneles de rejilla de 6000 mm × 1000 mm.

Rejilla de acero galvanizado, superficie antideslizante

• Material acero al carbono, norma de material ASTM A 1011 CS Tipo B.
• Dimensión de la placa (alto × grosor) 1-1/4 × 3/16 pulg.
• Dimensión de la rejilla (ancho × largo) 36 × 120 pulgadas.
• Separación entre placas 1-3/16 pulg.
• Separación entre barras 4 pulg., diámetro de barra 1/4 pulg.
• Recubrimiento galvanizado ASTM A123 605gm/m².

Rejilla, superficie lisa, material acero al carbono

• Norma de material ASTM A 1011 CS tipo B.
• Norma de fabricación ANSI/NAA MM MBG-531.
• Dimensión de la placa (alto × grosor) 1 × 3/16 pulg.
• Dimensión de la rejilla (ancho × largo) 24 × 120 pulgadas.
• Separación entre placas 1-3/16 pulg.
• Separación entre barras 4 pulg., diámetro de barra 1/4 pulg.
• Recubrimiento galvanizado, ASTM A 123 605 gm/m².

Rejilla, material rejilla de acero, tipo panorámica, diseño de dientes de sierra

• Dimensión de la placa (alto × espesor) 25 × 3 mm.
• Dimensiones de la rejilla (ancho × largo) 170 × 247,5 cm.
• Separación entre placas 60 mm, separación entre barras 130 mm.
• Recubrimiento galvanizado.

Rejilla de acero galvanizado - acero al carbono ASTM A36

• Materiales:acero al carbono ASTM A36.
• Revestimiento:galvanizado.
• Ancho horizontal:Diámetro del cilindro: 1020 mm.
• Longitud longitud:Diámetro del tubo: 600 mm.
• Altura:Diámetro interior: 20 mm.
• Espesor:Diámetro interior: 3,5 mm.
• Espaciamiento de barra vertical:Diámetro interior: 30 mm.
• Estimulación de la barra transversal:60 milímetros
• Diámetro de la barra torcida:Diámetro interior: 6 mm.

Rejilla galvanizada en caliente Q235B, malla 30 × 100 mm

• Material:Q235B.
• Malla:Tamaño: 30x100 mm.
• Barra de apoyo:30 × 5.

Rejillas galvanizadas de gran resistencia - Malla de 41 × 100 mm

• Rejillas galvanizadas en caliente, de calidad pesada.
• Barra de apoyo de 30 × 5 mm.
• Barra transversal torcida cuadrada de 6 mm.
• Malla:41 × 100 mm.
• Tamaño del panel:1m × 6m.
• Material:A36/S 275 JR.
• HDG según BS729 o BS EN 1461.

Rejillas galvanizadas en caliente, de calidad pesada, malla de 30 × 50 mm

• Barra de apoyo de 30 × 5 mm.
• Barra transversal torcida cuadrada de 6 mm.
• Malla:30 × 50 mm.
• Tamaño del panel:1m × 6m.
• Material:A36/S 275 JR.
• HDG según BS729 o BS EN 1461.

Rejilla galvanizada revestida - malla 41 × 100 mm

• Tamaño:Tamaño: 6000 x 1000 mm.
• Barra de marco:Tamaño: 30x3 mm.
• Barra de apoyo:Diámetro interior: 3,5 mm.
• Barra transversal:6 mm cuadrado trenzado C/C 100.
• Finalizar:galvanizado en caliente.

Rejilla de acero HDG

• Tipo G35 × 3/40/50, tamaño 5800 × 1003 con extremos cerrados.
• Tipo G35 × 3/30/40, tamaño 5800 × 1003 con extremos cerrados.

Rejilla de acero dulce galvanizada por inmersión en caliente ASTM A123

• Longitud = 6000 mm.
• Ancho = 1000 mm.
• Barra de apoyo = 25 mm × 3 mm.
• Barra transversal = varilla torcida de 5-6 mm.
• Paso del cojinete = 60 mm (de centro a centro).
• Paso de barra transversal = 100 mm (de centro a centro).
• Superficie sin dentado, acero dulce JISG3101, acabado con galvanizado en caliente ASTMA123.

Rejillas HDG MS: 2000 mm de largo × 500 mm de ancho

• Barra principal:MS plana – 40 × 5 mm
• Barra transversal:MS plana – 25 × 5 mm
• Espaciado entre barras principales – 30 mm c/c.
• Distancia entre barras transversales – 100 mm c/c.
• Todos los materiales de acero deberán cumplir con A36.
