peso de la rejilla de acero para cubierta de zanja de drenaje, pasarela de metal

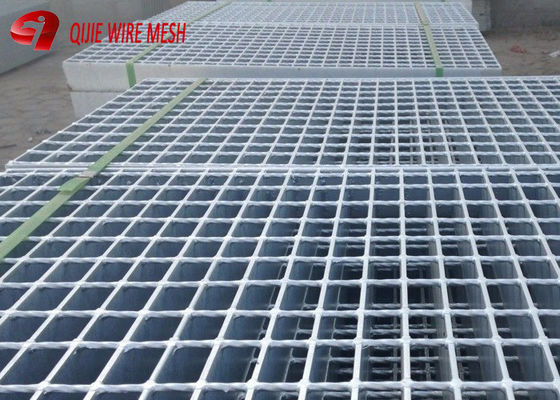

Rejilla de acero / suelo de rejillafabricada mediante soldadura con acero plano y barras transversales/redondas con ciertas distancias. Nuestra rejilla de acero disfruta de la característica de alta resistencia, estructura ligera, alta capacidad de carga, conveniencia para la carga y otras propiedades. El recubrimiento de zinc por inmersión en caliente le da al producto una excelente anticorrosión.
Rejilla de acero es un procesamiento galvanizado en caliente, ofrece las siguientes ventajas: ahorro de materiales, ahorro de inversión, fácil instalación, duradero en uso, estructura ligera, sin acumulación de suciedad, buen rendimiento de ventilación, iluminación, disipación de calor, anticorrosivo, anticorrosión ácida y alcalina.
1) Especificaciones de la barra de soporte (barra de carga) (mm):
La especificación del tipo liso y del tipo dentado de la barra de soporte es de 20 x 3 a 100 x 10; La especificación del tipo de sección I es 25 x 5 x 3, 32 x 5 x 3, 38 x 5 x 3, 40 x 5 x 3, 50 x 5 x 3, 50 x 7 x 4, 55 x 7 x 4, 60 x 7 x 4, 65 x 7 x 4, 70 x 7 x 4, 75 x 7 x 4, etc.
2) Paso de la barra de soporte (centro a centro):
12.5, 15, 25, 30, 30.16, 32.5, 34, 40, 41.25, 45, 50, 60, 60.32, 80, 100 mm, etc., también según los requisitos del cliente y se recomiendan 30, 40, 60 mm,
El estándar de América está disponible
3) Paso de la barra transversal (centro a centro):
38.1, 40, 50, 60, 76, 80, 90, 100, 101.6, 102, 135 mm, etc.
4) Material:
Acero dulce (acero de bajo carbono) o acero inoxidable
5) Tratamiento de la superficie:
Sin tratar, pintura o galvanizado por inmersión en caliente
6) Estándares de rejilla de acero:
A) China: YB/T4001-1998
B) EE. UU.: ANSI/NAAMM (MBG531-88)
C) Reino Unido: BS4592-1987
D) Australia: AS1657-1985
E) Japón: JJS.
SUPERFICIE SUPERIOR
Normalmente se suministra con una superficie lisa. En nuestros productos más populares, una Superficie errada (S) también está disponible. Consulte los cuadros de carga en esta sección del catálogo para ver qué tipos de rejilla de acero dulce están disponibles con una superficie dentada.
Aprenda sobre la rejilla de acero
Especificación de la rejilla de acero
Lista de tabla de tamaños comunes de rejilla de acero:
|
Barra transversal
Paso
|
Barra de carga
Paso
|
Especificación de la barra de carga de la rejilla de acero (Ancho×Grosor) |
| 20×3 |
25×3 |
32×3 |
40×3 |
20×5 |
25×5 |
| 30 |
100 |
G203/30/100 |
G253/30/100 |
G323/30/100 |
G403/30/100 |
G205/30/100 |
G255/30/100 |
| 50 |
G203/30/50 |
G253/30/50 |
G323/30/50 |
G403/30/50 |
G205/30/50 |
G255/30/50 |
| 40 |
100 |
G203/40/100 |
G253/40/100 |
G323/40/100 |
G403/40/100 |
G205/40/100 |
G255/40/100 |
| 50 |
G203/40/50 |
G253/40/50 |
G323/40/50 |
G403/40/50 |
G205/40/50 |
G255/40/50 |
|
Barra transversal
Paso
|
Barra de carga
Paso
|
Especificación de la barra de carga de la rejilla de acero (Ancho×Grosor) |
| 32×5 |
40×5 |
45×5 |
50×5 |
55×5 |
60×5 |
| 30 |
100 |
G325/30/100 |
G405/30/100 |
G455/30/100 |
G505/30/100 |
G555/30/100 |
G605/30/100 |
| 50 |
G325/30/50 |
G405/30/50 |
G455/30/50 |
G505/30/50 |
G555/30/50 |
G605/30/50 |
| 40 |
100 |
G325/40/100 |
G405/40/100 |
G455/40/100 |
G505/40/100 |
G555/40/100 |
G605/40/100 |
| 50 |
G325/40/50 |
G405/40/50 |
G455/40/50 |
G505/40/50 |
G555/40/50 |
G605/40/50
|
Rtabla de longitud ecomendada:
| Longitud máxima (mm) |
| Tamaño de la sección de acero plano |
25×3 |
25×5 |
32×5 |
40×5 |
| Serie 1 |
550 |
900 |
1300 |
1600 |
| Serie 2 |
450 |
750 |
1200 |
1500 |
| Serie 3 |
— |
550 |
850 |
1350 |
Proceso de rejilla de acero
Alta resistencia y alta capacidad de carga:
- Antideslizante, anticorrosión, no es fácil de deformar.
- Alto rendimiento de seguridad.
- No acumule lluvia, nieve y polvo.
- Apariencia simple y hermosa.
- Fácil de instalar y quitar para prolongar la vida útil.
- Aplicaciones de la rejilla de acero soldada dentada

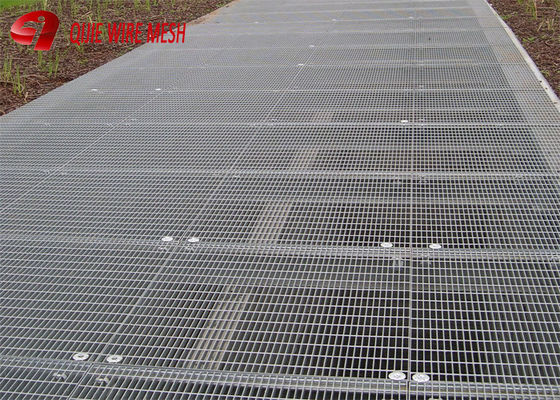

- La rejilla de acero soldada dentada se utiliza ampliamente como plataformas, peldaños de escaleras, pasarelas y pisos en edificios industriales, civiles y comerciales.
Ventaja:
- Sin trampas de corrosión alrededor de las juntas
- Alta relación resistencia/peso
- Permite dar forma sin pérdida de resistencia
- Disponible liso o dentado
- Permite el paso de calor, luz, agua y hielo.
Las aplicaciones de la rejilla de acero:
- -Vallas para aparcamientos, edificios y carreteras; cubiertas de zanjas de drenaje y cubiertas de fosos de drenaje para autopistas;
- -Pavimentos en varios puentes, como aceras de puentes ferroviarios, pasos elevados sobre la calle;
- -Vías de rotación, canales y plataformas para salas de bombas y salas de máquinas en varios barcos;
- -Plataformas para sitios de extracción de petróleo, sitios de lavado de automóviles y torres de aire;
Estándar de rejilla de acero:
| País |
Estándar de rejilla de acero |
Estándar de material de acero |
Estándar de galvanización en caliente |
| China |
YB/T4001-1998 |
GB 700-88 |
GB/T13912-2002 |
| EE. UU. |
ANSI/NAAMM(MBG531-88) |
ASTM (A36) |
ASTM(A123) |
| Inglaterra |
BS4592-1987 |
BS4360 (43A) |
BS729 |
| Australia |
AS1657-1992 |
AS3679 |
AS1650 |
Tipo de rejilla de acero
Comparación de características:
|
Liso:Una de las rejillas más utilizadas, disponible para pisos, aceras, cubiertas de fosos de drenaje, peldaños de escaleras, etc.
|

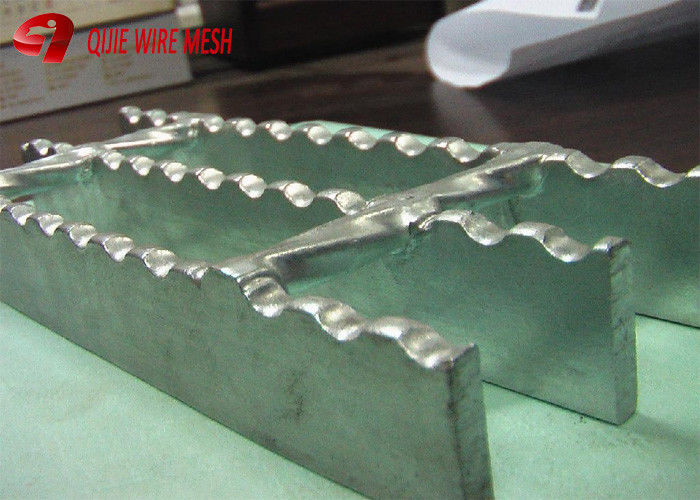

Dentado:Mejor propiedad antideslizante y seguridad en comparación con la rejilla lisa
|
Forma de I:Más ligero, más económico y práctico en comparación con la rejilla lisa.
|
Proceso de rejilla de acero:
Tolerancia de fabricación de las rejillas
No existe una tolerancia máxima permitida para cada dimensión dada aquí.
