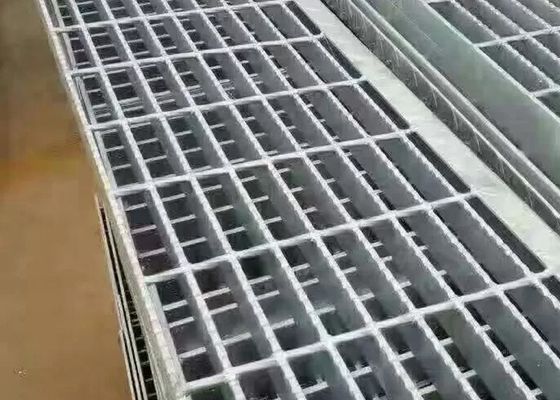

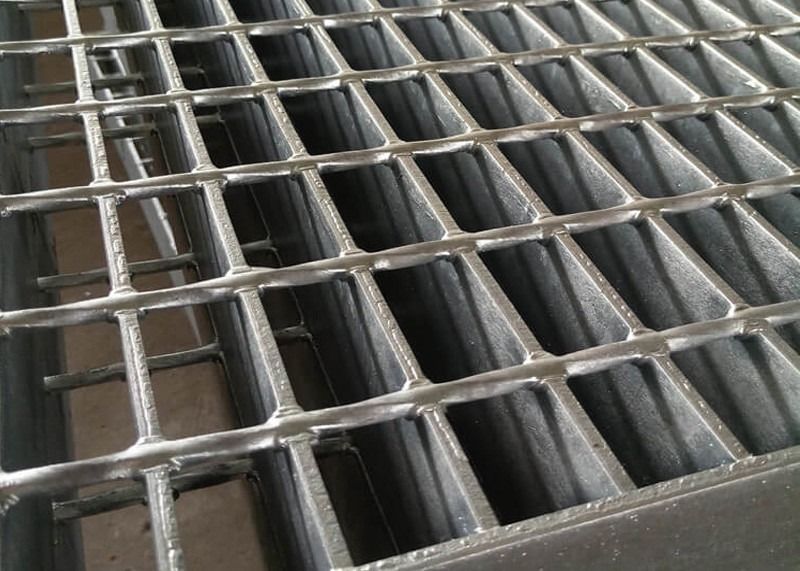

Plataforma duradera de acero con rejilla de acero galvanizado con rejilla de acero soldado con rejilla de acero
La rejilla de barras de acero también se conoce como rejilla de acero. La rejilla de acero se compone de barras paralelas que están conectadas entre sí con barras perpendiculares.Las barras se conectan más comúnmente mediante soldadura a presión de máquina o soldadura manualSin embargo, hay otras formas de unir las barras entre sí. Las alternativas incluyen remachamiento, malla cerrada (swaging) y bloqueo de prensa.El método más económico de unión está determinado por los materiales utilizados y el grosor de las barrasLas rejas de barras de acero se fabrican generalmente en acero al carbono o acero inoxidable.lo que lo convierte en una opción ampliamente utilizada para pisos industrialesSin embargo, también se utiliza para cosas como escaleras de incendio, desagües callejeros y puentes.
En Tec-Sieve se fabrican tanto paneles de rejilla de barras de acero soldados por prensado como paneles de rejilla de barras de acero bloqueadas por prensado.Nuestros paneles de rejilla de barras de acero soldados por prensa son ideales para la mayoría de las aplicaciones industriales, incluidos, entre otros, la industria del petróleo y el gas, la industria petroquímica, la industria minera y las centrales eléctricas,Así que ahora nos centramos en nuestra prensa soldados barras de acero de rejilla de paneles en el siguiente.

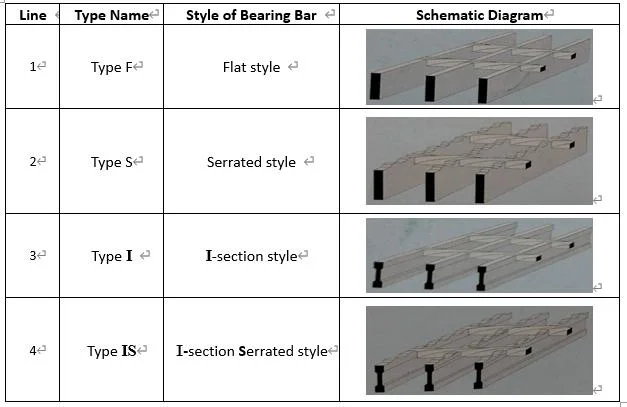

1. Tipos de paneles de rejilla de barras de acero soldadas por prensado por el estilo de barras de rodamiento
Nota: En Tec-Sieve, además de las barras transversales cuadradas torcidas en frío, las barras transversales redondas o las barras transversales con costillas también están disponibles bajo petición.
2. Dimensiones de barras de rodamiento y barras transversales
| Tamaño nominal y tolerancia admisible de las barras de rodamiento |
Tamaño de las varillas cruzadas |
| Tamaño nominal (mm) |
Tolerancia permitida (mm)
(véase el punto YB/T4001.1-2007) |
Área de sección (mm2) |
| El grosor |
3 a 10 |
+0.2/-0.4 |
20 |
| Profundidad |
10 a 50 |
+0.3/-0.9 |
32 |
| > 50 a 75 años |
+0,4 por 12 |
40 |
| > 75 a 100 |
+0.7/-1. ¿Qué quieres decir?7 |
3. Cuadro de especificaciones de los paneles de rejilla de barras de acero soldadas por prensado de tipo F
Código de especificación
(Versión simplificada) |
Tamaño de las barras de rodamiento |
Barras de rodamiento
Espaciado
(mm) |
Barras cruzadas
Espaciado
(mm) |
Peso nominal
(kg/m2) |
| Profundidad (mm) |
El espesor (mm) |
| G655/15/100 |
65 |
5 |
15 |
100 |
195.90 |
| G655/15/50 Las demás |
65 |
5 |
15 |
50 |
199.00 |
| G605/15/100 |
60 |
5 |
15 |
100 |
181.10 |
| G605/15/50 Las demás |
60 |
5 |
15 |
50 |
184.20 |
| G555/15/100 |
55 |
5 |
15 |
100 |
166.30 |
| G555/15/50 Las demás |
55 |
5 |
15 |
50 |
169.30 |
| G505/15/100 |
50 |
5 |
15 |
100 |
151.40 |
| G505/15/50 Las demás |
50 |
5 |
15 |
50 |
154.50 |
| G455/15/100 |
45 |
5 |
15 |
100 |
136.60 |
| G455/15/50 Las demás |
45 |
5 |
15 |
50 |
139.60 |
| G405/15/100 |
40 |
5 |
15 |
100 |
121.70 |
| G405/15/50 |
40 |
5 |
15 |
50 |
124.80 |
| G403/15/100 |
40 |
3 |
15 |
100 |
75.60 |
| G403/15/50 Las demás |
40 |
3 |
15 |
50 |
78.70 |
| G355/15/100 |
35 |
5 |
15 |
100 |
106.90 |
| G355/15/50 |
35 |
5 |
15 |
50 |
110.00 |
| G35315/100 |
35 |
3 |
15 |
100 |
66.60 |
| G353/15/50 Las demás |
35 |
3 |
15 |
50 |
69.60 |
| G325/15/100 |
32 |
5 |
15 |
100 |
98.00 |
| G325/15/50 |
32 |
5 |
15 |
50 |
101.00 |
| G323/15/100 |
32 |
3 |
15 |
100 |
61.10 |
| G323/15/50 Las demás |
32 |
3 |
15 |
50 |
64.20 |
| G255/15/100 |
25 |
5 |
15 |
100 |
77.20 |
| G255/15/50 |
25 |
5 |
15 |
50 |
80.30 |
| G253/15/100 |
25 |
3 |
15 |
100 |
48.40 |
| G253/15/50 Las demás |
25 |
3 |
15 |
50 |
51.50 |
| G205/15/100 |
20 |
5 |
15 |
100 |
62.40 |
| G205/15/50 |
20 |
5 |
15 |
50 |
65.50 |
| G203/15/100 |
20 |
3 |
15 |
100 |
39.30 |
| G203/15/50 Las demás |
20 |
3 |
15 |
50 |
42.40 |
| G605/20/100 |
60 |
5 |
20 |
100 |
135.30 |
| G605/20/50 Las demás |
60 |
5 |
20 |
50 |
138.30 |
| G555/20/100 |
55 |
5 |
20 |
100 |
124.30 |
| G555/20/50 Las demás partidas |
55 |
5 |
20 |
50 |
127.30 |
| G505/20/100 |
50 |
5 |
20 |
100 |
113.30 |
| G505/20/50 El número de unidades de producción |
50 |
5 |
20 |
50 |
116.30 |
| G503/20/100 |
50 |
3 |
20 |
100 |
70.80 |
| G503/20/50 Las demás partidas |
50 |
3 |
20 |
50 |
73.80 |
| G455/20/100 |
45 |
5 |
20 |
100 |
102.20 |
| G455/20/50 Las demás partidas |
45 |
5 |
20 |
50 |
105.20 |
| G405/20/100 |
40 |
5 |
20 |
100 |
91.20 |
| G405/20/50 Las demás partidas |
40 |
5 |
20 |
50 |
94.20 |
| G403/20/100 |
40 |
3 |
20 |
100 |
57.30 |
| G403/20/50 Las demás |
40 |
3 |
20 |
50 |
60.30 |
| G355/20/100 |
35 |
5 |
20 |
100 |
80.20 |
| G355/20/50 Las demás |
35 |
5 |
20 |
50 |
83.20 |
| G353/20/100 |
35 |
3 |
20 |
100 |
50.50 |
| G353/20/50 y otros |
35 |
3 |
20 |
50 |
53.50 |
| G325/20/100 |
32 |
5 |
20 |
100 |
73.60 |
| G325/20/50 y otros |
32 |
5 |
20 |
50 |
76.60 |
| G323/20/100 |
32 |
3 |
20 |
100 |
46.40 |
| G323/20/50 |
32 |
3 |
20 |
50 |
49.40 |
| G255/20/100 |
25 |
5 |
20 |
100 |
58.10 |
| G255/20/50 Las demás |
25 |
5 |
20 |
50 |
61.10 |
| G253/20/100 |
25 |
3 |
20 |
100 |
36.90 |
| G253/20/50 Las demás |
25 |
3 |
20 |
50 |
39.90 |
| G205/20/100 |
20 |
5 |
20 |
100 |
47.10 |
| G205/20/50 |
20 |
5 |
20 |
50 |
50.10 |
| G203/20/100 |
25 |
3 |
20 |
100 |
30.10 |
| G203/20/50 |
25 |
3 |
20 |
50 |
33.10 |
| G655/30/100 |
65 |
5 |
30 |
100 |
100.40 |
| G655/30/50 Las demás partidas |
65 |
5 |
30 |
50 |
103.40 |
| G605/30/100 |
60 |
5 |
30 |
100 |
92.90 |
| G605/30/50 Las demás partidas |
60 |
5 |
30 |
50 |
95.90 |
| G555/30/100 |
55 |
5 |
30 |
100 |
85.40 |
| G555/30/50 y otros |
55 |
5 |
30 |
50 |
88.40 |
| G505/30/100 |
50 |
5 |
30 |
100 |
77.90 |
| G505/30/50 Las demás partidas |
50 |
5 |
30 |
50 |
80.90 |
| G503/30/100 |
50 |
3 |
30 |
100 |
49.60 |
| G503/30/50 Las demás partidas |
50 |
3 |
30 |
50 |
52.60 |
| G455/30/100 |
45 |
5 |
30 |
100 |
70.40 |
| G455/30/50 Las demás |
45 |
5 |
30 |
50 |
73.40 |
| G405/30/100 |
40 |
5 |
30 |
100 |
62.90 |
| G405/30/50 Las demás |
40 |
5 |
30 |
50 |
65.60 |
| G403/30/100 |
40 |
3 |
30 |
100 |
40.30 |
| G403/30/50 Las demás |
40 |
3 |
30 |
50 |
43.30 |
| G355/30/100 |
35 |
5 |
30 |
100 |
55.40 |
| G355/30/50 Las demás |
35 |
5 |
30 |
50 |
58.40 |
| G353/30/100 |
35 |
3 |
30 |
100 |
35.60 |
| G353/30/50 Las demás |
35 |
3 |
30 |
50 |
38.60 |
| G325/30/100 |
32 |
5 |
30 |
100 |
50.90 |
| G325/30/50 Las demás |
32 |
5 |
30 |
50 |
53.90 |
| G323/30/100 |
32 |
3 |
30 |
100 |
32.80 |
| G323/30/50 Las demás partidas |
32 |
3 |
30 |
50 |
35.80 |
| G255/30/100 |
25 |
5 |
30 |
100 |
40.40 |
| G255/30/50 Las demás partidas |
25 |
5 |
30 |
50 |
43.40 |
| G253/30/100 |
25 |
3 |
30 |
100 |
26.30 |
| G253/30/50 Las demás |
25 |
3 |
30 |
50 |
29.30 |
| G205/30/100 |
20 |
5 |
30 |
100 |
33.00 |
| G205/30/50 |
20 |
5 |
30 |
50 |
36.00 |
| G203/30/100 |
20 |
3 |
30 |
100 |
21.60 |
| G203/30/50 Las demás |
20 |
3 |
30 |
50 |
24.60 |
| G655/40/100 |
65 |
5 |
40 |
100 |
78.70 |
| G655/40/50 Las demás partidas |
65 |
5 |
40 |
50 |
81.70 |
| G605/40/100 |
60 |
5 |
40 |
100 |
72.90 |
| G605/40/50 Las demás partidas |
60 |
5 |
40 |
50 |
75.90 |
| G555/40/100 |
55 |
5 |
40 |
100 |
67.10 |
| G555/40/50 y otros |
55 |
5 |
40 |
50 |
70.10 |
| G505/40/100 |
50 |
5 |
40 |
100 |
61.20 |
| G505/40/50 y otros |
50 |
5 |
40 |
50 |
64.20 |
| G503/40/100 |
50 |
3 |
40 |
100 |
39.60 |
| G503/40/50 Las demás partidas |
50 |
3 |
40 |
50 |
42.60 |
| G455/40/100 |
45 |
5 |
40 |
100 |
55.40 |
| G455/40/50 y otros |
45 |
5 |
40 |
50 |
58.40 |
| G405/40/100 |
40 |
5 |
40 |
100 |
49.60 |
| G405/40/50 y otros |
40 |
5 |
40 |
50 |
52.60 |
| G403/40/100 |
40 |
3 |
40 |
100 |
32.30 |
| G403/40/50 Las demás |
40 |
3 |
40 |
50 |
35.30 |
| G355/40/100 |
35 |
5 |
40 |
100 |
43.80 |
| G355/40/50 Las demás partidas |
35 |
5 |
40 |
50 |
46.80 |
| G353/40/100 |
35 |
3 |
40 |
100 |
28.60 |
| G353/40/50 Las demás partidas |
35 |
3 |
40 |
50 |
31.60 |
| G325/40/100 |
32 |
5 |
40 |
100 |
40.30 |
| G325/40/50 Las demás partidas |
32 |
5 |
40 |
50 |
43.30 |
| G323/40/100 |
32 |
3 |
40 |
100 |
26.40 |
| G323/40/50 Las demás |
32 |
3 |
40 |
50 |
29.40 |
| G255/40/100 |
25 |
5 |
40 |
100 |
32.10 |
| G255/40/50 Las demás |
25 |
5 |
40 |
50 |
35.10 |
| G253/40/100 |
25 |
3 |
40 |
100 |
21.30 |
| G253/40/50 Las demás |
25 |
3 |
40 |
50 |
24.30 |
| G205/40/100 |
20 |
5 |
40 |
100 |
26.30 |
| G205/40/50 Las demás |
20 |
5 |
40 |
50 |
29.30 |
| G203/40/100 |
20 |
3 |
40 |
100 |
17.60 |
| G203/40/50 Las demás |
20 |
3 |
40 |
50 |
20.60 |
| G655/60/50 Las demás |
65 |
5 |
60 |
50 |
49.00 |
| G555/60/50 Las demás |
55 |
5 |
60 |
50 |
42.40 |
| G505/60/50 Las demás |
50 |
5 |
60 |
50 |
39.00 |
| G455/60/50 Las demás |
45 |
5 |
60 |
50 |
35.70 |
| G405/60/50 Las demás partidas |
40 |
5 |
60 |
50 |
32.30 |
| G403/60/50 Las demás partidas |
40 |
3 |
60 |
50 |
21.70 |
| G325/60/50 Las demás |
32 |
5 |
60 |
50 |
27.00 |
| G323/60/50 Las demás partidas |
32 |
3 |
60 |
50 |
18.50 |
| G255/60/50 Las demás |
25 |
5 |
60 |
50 |
22.30 |
| G253/60/50 Las demás |
25 |
3 |
60 |
50 |
15.70 |
| G205/60/50: el número de personas que han sido detenidas |
20 |
5 |
60 |
50 |
19.00 |
Nota: el espaciado de barras de rodamiento significa los centros de barras de rodamiento o el paso; el espaciado de barras transversales significa los centros de barras transversales o el paso.
4. Cuadro de especificaciones de los paneles de rejilla de barras de acero soldadas de tipo F para trabajos pesados
Código de especificación
(Versión simplificada) |
Tamaño de las barras de rodamiento |
Barras de rodamiento
Espaciado
(mm) |
Barras cruzadas
Espaciado
(mm) |
Peso nominal
(kg/m2) |
| Profundidad (mm) |
El espesor (mm) |
| G10010/40/100 |
100 |
10 |
40 |
100 |
234.90 |
| G1008/40/100 |
100 |
8 |
40 |
100 |
191.70 |
| G908/40/100 |
90 |
8 |
40 |
100 |
173.10 |
| G808/40/100 |
80 |
8 |
40 |
100 |
154.40 |
| G758/40/100 |
75 |
8 |
40 |
100 |
145.10 |
| G756/30/100 |
75 |
6 |
30 |
100 |
140.10 |
| G756/40/100 |
75 |
6 |
40 |
100 |
110.10 |
| G706/30/100 |
70 |
6 |
30 |
100 |
131.10 |
| G706/40/100 |
70 |
6 |
40 |
100 |
103.20 |
Nota: el espaciado de barras de rodamiento significa los centros de barras de rodamiento o el paso; el espaciado de barras transversales significa los centros de barras transversales o el paso.
5 Cuadro de especificaciones del panel de rejilla de barras de acero soldadas por prensado de tipo I
Código de especificación
(Versión simplificada) |
Tamaño de las barras del rodamiento I (mm) |
Yo Bar
Espaciado
(mm) |
Barras cruzadas
Espaciado
(mm) |
Peso nominal
(kg/m2) |
Yo Bar
Alturas
(Ancho) |
El grosor de la brida |
espesor de los flancos |
Ancho de la brida |
| G757/30/50PWI (en inglés) |
75 |
7 |
4 |
12 |
30 |
50 |
126.10 |
| G757/30/100PWI (en inglés) |
75 |
7 |
4 |
12 |
30 |
100 |
120.70 |
| G657/30/50PWI Las empresas de servicios de telecomunicaciones |
65 |
7 |
4 |
10 |
30 |
50 |
110.10 |
| G657/30/100PWI (en inglés) |
65 |
7 |
4 |
10 |
30 |
100 |
104.80 |
| G607/30/50PWI Las condiciones de las ayudas se determinan en función de la situación de las empresas. |
60 |
7 |
4 |
10 |
30 |
50 |
99.10 |
| G607/30/100PWI: el precio de venta de las mercancías |
60 |
7 |
4 |
10 |
30 |
100 |
96.10 |
| G557/30/50PWI Las condiciones de las ayudas se determinan en función de los resultados obtenidos. |
55 |
7 |
4 |
8.5 |
30 |
50 |
90.30 |
| G557/30/100PWI (en inglés) |
55 |
7 |
4 |
8.5 |
30 |
100 |
87.30 |
| G507/30/50PWI Las empresas de servicios de telecomunicaciones y de telecomunicaciones |
50 |
7 |
4 |
8 |
30 |
50 |
83.20 |
| G507/30/100PWI Las condiciones de los productos |
50 |
7 |
4 |
8 |
30 |
100 |
80.20 |
| G505/30/50PWI Las condiciones de los productos |
50 |
5 |
3 |
8.5 |
30 |
50 |
62.80 |
| G505/30/100PWI: el valor de las emisiones de gases de efecto invernadero |
50 |
5 |
3 |
8.5 |
30 |
100 |
59.80 |
| G445/30/50PWI: el precio de venta de las mercancías |
44 |
5 |
3 |
8 |
30 |
50 |
56.50 |
| G445/30/100PWI: el precio de venta de las mercancías |
44 |
5 |
3 |
8 |
30 |
100 |
53.50 |
| G385/30/50PWI Las empresas de servicios de telecomunicaciones |
38 |
5 |
3 |
7 |
30 |
50 |
49.90 |
| G385/30/100PWI: el precio de las mercancías |
38 |
5 |
3 |
7 |
30 |
100 |
46.90 |
| G325/30/50PWI Las empresas de la Unión Europea deben tener en cuenta los siguientes elementos: |
32 |
5 |
3 |
6 |
30 |
50 |
43.30 |
| G325/30/100PWI: el precio de venta de las mercancías |
32 |
5 |
3 |
6 |
30 |
100 |
40.30 |
| G255/30/50PWI Las condiciones de los productos no incluidos en la lista de productos incluidos en la lista |
25 |
5 |
3 |
4.5 |
30 |
50 |
35.10 |
| G255/30/100PWI: el precio de venta es el precio de venta. |
25 |
5 |
3 |
4.5 |
30 |
100 |
32.10 |
| G757/40/50PWI Las condiciones de los productos |
75 |
7 |
4 |
12 |
40 |
50 |
101.00 |
| G757/40/100PWI (en inglés) |
75 |
7 |
4 |
12 |
40 |
100 |
95.60 |
| G657/40/50PWI Las condiciones de las ayudas se determinan en función de la situación de las empresas. |
65 |
7 |
4 |
10 |
40 |
50 |
88.50 |
| G657/40/100PWI (en inglés) |
65 |
7 |
4 |
10 |
40 |
100 |
83.20 |
| G607/40/50PWI Las condiciones de las ayudas se determinan en función de la situación de la empresa. |
60 |
7 |
4 |
10 |
40 |
50 |
78.90 |
| G607/40/100PWI: el número de unidades de producción y el número de unidades de producción |
60 |
7 |
4 |
10 |
40 |
100 |
75.90 |
| G557/40/50PWI en el caso de las empresas de servicios de telecomunicaciones |
55 |
7 |
4 |
8.5 |
40 |
50 |
71.90 |
| G557/40/100PWI en el caso de las empresas de servicios de telecomunicaciones |
55 |
7 |
4 |
8.5 |
40 |
100 |
68.90 |
| G507/40/50PWI Las condiciones de los productos |
50 |
7 |
4 |
8 |
40 |
50 |
66.40 |
| G507/40/100PWI (en inglés) |
50 |
7 |
4 |
8 |
40 |
100 |
63.40 |
| G505/40/50PWI (en inglés) |
50 |
5 |
3 |
8.5 |
40 |
50 |
50.40 |
| G505/40/100PWI: el valor de las emisiones de gases de efecto invernadero |
50 |
5 |
3 |
8.5 |
40 |
100 |
47.40 |
| G445/40/50PWI: el precio de venta de las mercancías |
44 |
5 |
3 |
8 |
40 |
50 |
45.50 |
| G445/40/100PWI: el número de unidades de producción y el número de unidades de producción |
44 |
5 |
3 |
8 |
40 |
100 |
42.50 |
| G385/40/50PWI Las empresas de servicios de telecomunicaciones |
38 |
5 |
3 |
7 |
40 |
50 |
40.30 |
| G385/40/100PWI Las condiciones de las ayudas se determinan en función de la situación de las empresas. |
38 |
5 |
3 |
7 |
40 |
100 |
37.30 |
| G325/40/50PWI Las empresas de la Unión Europea deben tener en cuenta los siguientes elementos: |
32 |
5 |
3 |
6 |
40 |
50 |
35.10 |
| G325/40/100PWI: el precio de venta de las mercancías |
32 |
5 |
3 |
6 |
40 |
100 |
32.10 |
| G255/40/50PWI Las condiciones de los productos |
25 |
5 |
3 |
4.5 |
40 |
50 |
28.70 |
| G255/40/100PWI: el precio de venta de las mercancías |
25 |
5 |
3 |
4.5 |
40 |
100 |
25.80 |
Nota: el espaciado de barras I significa que el rodamiento de los centros de barras o el tono; el espaciado de barras transversales significa que los centros de barras transversales o el tono.
Características del producto
| Ahorro de datos |
en las mismas condiciones de carga, la forma más eficiente de guardar los datos y, en consecuencia, los datos de la estructura de soporte pueden reducirse. |
| Reducir la inversión |
ahorrar datos, ahorrar mano de obra, ahorrar tiempo, sin limpieza y protección. |
| La construcción es sencilla. |
el dispositivo de placa de rejilla de acero está sujetado o soldado en el soporte preinstalado, y una persona puede terminarlo |
| Ahorrar tiempo |
el producto no necesita ser reprocesado in situ, es decir, el dispositivo es muy rápido. |
| Persistente |
Después de un tratamiento anticorrosivo de zinc a fuego caliente antes de salir de la fábrica, la resistencia al impacto y a la presión puede ser fuerte |
| El rodamiento moderno |
hermosa apariencia, planificación estándar, ventilación y luz, dando a la gente una sensación moderna de toda la circulación |
| Protección contra la contaminación |
gran descarga, sin agua de lluvia, nieve y polvo. |
| Reducir la resistencia del viento |
Debido a la buena ventilación, poca resistencia al viento en vientos fuertes, reducir el daño del viento. |
| A prueba de lociones |
rendimiento antideslizante y otras funciones. |
| Planificación sencilla |
No hay viga de apoyo pequeña, estructura simple, planificación simplificada; No hay necesidad de planificar detalles de la red de acero, sólo indicar el tipo puede ser, la fábrica puede planificar para los clientes. |
¡Su mensaje debe tener entre 20 y 3.000 caracteres!
