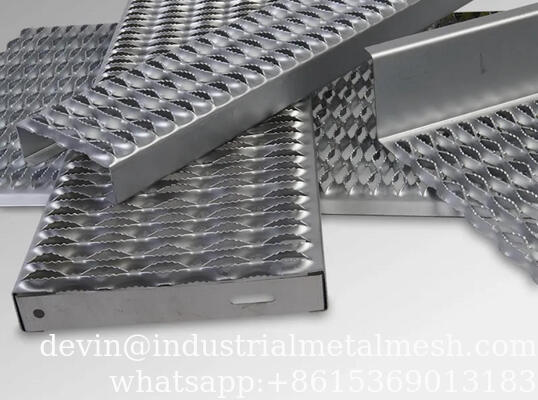

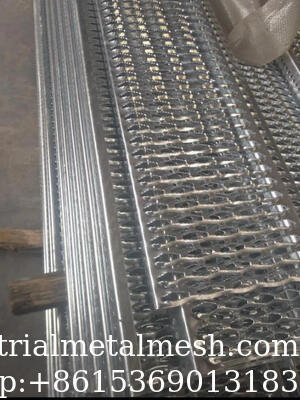

Rejilla de aluminio perforada de alta carga para pasarelas en obras de construcción
La rejilla de vástago de agarre con boca de cocodrilo perforada es una placa antideslizante metálica con una estructura de orificios en forma de diente elevada hecha de chapa de hierro, chapa de acero inoxidable o chapa de aluminio como material base a través de tecnología de punzonado CNC. Su proceso de producción abarca cizallado, punzonado y abultado, doblado y soldadura, etc.
La forma del orificio incluye forma de boca de cocodrilo, forma de espiga de pescado y forma redonda, y el diseño del borde dentado mejora eficazmente el efecto antideslizante.
El grosor de la placa se puede personalizar en el rango de 1-5 mm, y el ángulo de flexión se ajusta según el escenario de instalación. Los métodos comunes de tratamiento de bordes incluyen borde plano y borde doblado.
El producto tiene las características de resistencia a la oxidación, resistencia a la corrosión, resistencia y durabilidad. Se utiliza ampliamente en plataformas exteriores de instalaciones industriales como plantas de tratamiento de aguas residuales y centrales eléctricas, así como en pedales antideslizantes para vehículos, peldaños de escaleras y otros escenarios.
-
Todas las rejillas de seguridad Guorun también están disponibles como planchas planas sin bordes plegados.
-
En ese caso, el ancho máximo del campo embutido no debe ser superior a 750 mm para las formas de diamante.
-
Por razones de fabricación, estos cortes planos tienen un acabado ligeramente curvo.
-
También se pueden producir rejillas con dimensiones (alto/ancho/largo) distintas a las mencionadas anteriormente.
-
También están disponibles rejillas con bordes o superficies sin perforar en una o ambas superficies frontales.
-
También podemos suministrar orificios de drenaje de ø 5 mm.
-
Póngase en contacto con nosotros para más preguntas técnicas.
Materiales de la rejilla de vástago de agarre, rejilla de peldaños de escaleras
- Acero pregalvanizado (ASTM A-924-G90): calibre 12 o 14.
- Acero laminado en caliente: calibre 12 o 14.
- Aleación de aluminio 5052H32: grosor de 0,080" o 0,100".
- Acero inoxidable tipo 304 o tipo 316: calibre 16.
Especificación general
| Grado del material |
Acero pregalvanizado
Acero HRPO (laminado en caliente, decapado y aceitado)
Aleación de aluminio 5052
Acero inoxidable 304, Acero inoxidable 316 |
| Calibre del material |
Calibre 9, 10, 11, 12, 13, |
| Patrones disponibles |
Serrado estándar, no serrado, de alta resistencia |
| Anchos y número de orificios |
2 orificios de diamante para ancho de 4-3/4"
3 orificios de diamante para ancho de 7"
4 orificios de diamante de ancho de 9-1/2"
5 orificios de diamante de ancho de 11-3/4"
6 orificios de diamante de ancho de 14-3/4"
7 orificios de diamante de ancho de 17"
9 orificios de diamante de ancho de 21-1/2"
10 orificios de diamante de ancho de 24" |
| Profundidad del canal |
1-1/2, 2, 2-1/2, 3" o personalizado |
| Longitud del canal |
6', 8', 10', 12', o personalizado |
| Capacidad de carga |
Consultar con nuestro departamento de ventas o ingenieros para la tabla de capacidades de carga. |
| Resistencia al deslizamiento |
cumple con las normas de la Especificación Federal RR-G-1602D |
| 2 Diamantes / Ancho de 9-1/4" |
| Patrón de diamante |
Ancho |
Profundidad del canal |
galvanizado |
Aluminio |
| 2 Diamantes |
9-1/4" |
2" |
Calibre 11, 10, 9 |
Calibre 12 (0,080"), calibre 10 (0,100") |
| 9-1/4" |
2-1/2" |
Calibre 11, 10, 9 |
Calibre 12 (0,080"), calibre 10 (0,100") |
| 9-1/4" |
3" |
Calibre 11, 10, 9 |
Calibre 12 (0,080"), calibre 10 (0,100") |
| 9-1/4" |
4" |
Calibre 11, 10, 9 |
Calibre 12 (0,080"), calibre 10 (0,100") |
| 3 Diamantes / Ancho de 13-3/4" |
| Patrón de diamante |
Ancho |
Profundidad del canal |
galvanizado |
Aluminio |
| 3 Diamantes |
13-3/4" |
2" |
Calibre 11, 10, 9 |
Calibre 12 (0,080"), calibre 10 (0,100") |
| 13-3/4" |
2-1/2" |
Calibre 11, 10, 9 |
Calibre 12 (0,080"), calibre 10 (0,100") |
| 13-3/4" |
3" |
Calibre 11, 10, 9 |
Calibre 12 (0,080"), calibre 10 (0,100") |
| 13-3/4" |
4" |
Calibre 11, 10, 9 |
Calibre 12 (0,080"), calibre 10 (0,100") |
| 5 Diamantes / Ancho de 23-1/4" |
| Patrón de diamante |
Ancho |
Profundidad del canal |
galvanizado |
Aluminio |
| 5 Diamantes |
23-1/4" |
2" |
Calibre 11, 10, 9 |
Calibre 12 (0,080"), calibre 10 (0,100") |
| 23-1/4" |
2-1/2" |
Calibre 11, 10, 9 |
Calibre 12 (0,080"), calibre 10 (0,100") |
| 23-1/4" |
3" |
Calibre 11, 10, 9 |
Calibre 12 (0,080"), calibre 10 (0,100") |
| 23-1/4" |
4" |
Calibre 11, 10, 9 |
Calibre 12 (0,080"), calibre 10 (0,100") |
| 6 Diamantes / Ancho de 27-3/4" |
| Patrón de diamante |
Ancho |
Profundidad del canal |
galvanizado |
Aluminio |
| 6 Diamantes |
27-3/4" |
2" |
Calibre 11, 10, 9 |
Calibre 12 (0,080"), calibre 10 (0,100") |
| 27-3/4" |
2-1/2" |
Calibre 11, 10, 9 |
Calibre 12 (0,080"), calibre 10 (0,100") |
| 27-3/4" |
3" |
Calibre 11, 10, 9 |
Calibre 12 (0,080"), calibre 10 (0,100") |
| 27-3/4" |
4" |
Calibre 11, 10, 9 |
Calibre 12 (0,080"), calibre 10 (0,100") |
| 8 Diamantes / Ancho de 36" |
| Patrón de diamante |
Ancho |
Profundidad del canal |
galvanizado |
Aluminio |
| 8 Diamantes |
36" |
1-1/2" |
Calibre 11, 10, 9 |
Calibre 12 (0,080"), calibre 10 (0,100") |
| 36" |
2" |
Calibre 11, 10, 9 |
Calibre 12 (0,080"), calibre 10 (0,100") |
| 36" |
2-1/2" |
Calibre 11, 10, 9 |
Calibre 12 (0,080"), calibre 10 (0,100") |
| 36" |
3" |
Calibre 11, 10, 9 |
Calibre 12 (0,080"), calibre 10 (0,100") |
Aplicaciones de la plancha de vástago de agarre
La plancha de vástago de agarre puede fabricarse con chapa de hierro, chapa de aluminio o chapa de acero inoxidable, etc., según los diferentes entornos de trabajo. Si se utiliza chapa de hierro, una vez lista la plancha de vástago de agarre, se puede electrogalvanizar, galvanizar en caliente o pintar en aerosol. La plancha de vástago de agarre tiene una mejor resistencia al deslizamiento y un aspecto atractivo, por lo que se utiliza ampliamente como peldaño de escalera, pasarela y suelo de taller en fábricas e instalaciones de transporte, etc. Cuando la plancha de vástago de agarre está cubierta de barro, hielo, nieve, grasa, tierra aceitosa o medios de limpieza, la plancha de vástago de agarre puede garantizar eficazmente la seguridad del personal operativo.
Características de Rejilla de vástago de agarre:
- Rejilla metálica ligera de alta resistencia diseñada para la seguridad bajo los pies.
- La construcción única de una sola pieza en forma de diamante proporciona resistencia al deslizamiento en todas las direcciones.
- Fácil instalación, se coloca rápidamente sin sujetadores, permanece donde usted quiere
- Económico, larga vida útil, bajo mantenimiento en techos y pasarelas
- Tamaño y formas flexibles, el diseño innovador se adapta fácilmente, se admiten fabricaciones especiales de corte, conformado, doblado y soldadura.
- Adecuado para todas las superficies de paso/trabajo donde el barro, el hielo, la nieve, la grasa, el aceite y los detergentes crean condiciones resbaladizas o peligrosas
- Amplias aplicaciones, comúnmente utilizado para plataformas de trabajo, pisos industriales, pasarelas, balcones, áreas de almacenamiento, pasarelas y peldaños de escaleras
Ventajas de la rejilla de vástago de agarre
Económico de instalar Además del bajo costo del material y el costo nominal de montaje, la rejilla de seguridad Grip Strut también ayuda a ahorrar con sus materiales y acabados duraderos y resistentes a la oxidación.
• El acabado galvanizado estándar de fábrica resiste la corrosión para proporcionar superficies duraderas.
• El aluminio de alta resistencia y los aceros inoxidables tipos 304 y 316L ayudan a proporcionar la máxima resistencia a la corrosión.
• Acero negro sin pintar disponible para instalaciones que requieren acabado galvanizado en caliente después de la fabricación.
• Estos paneles ligeros pero robustos permiten una reducción sustancial en los requisitos de acero estructural.
Versatilidad de la rejilla de vástago de agarre
Disponible en una variedad de anchos estándar y alturas de canal.
• Numerosas formas y tamaños no estándar.
• Construcción de una sola pieza sin soldaduras ni remaches que fallen, minimiza la necesidad de fabricación en planta.
• Se pueden lograr formas y conformados especiales para satisfacer requisitos inusuales.
Superficie serrada más segura de la rejilla de vástago de agarre
• Agarra firmemente las suelas en todas las direcciones.
• La superficie antideslizante es ideal para ubicaciones interiores o exteriores donde el barro, el hielo, la nieve, el aceite y los detergentes pueden crear condiciones de marcha peligrosas.
• Las aberturas son lo suficientemente pequeñas como para atrapar la mayoría de las herramientas que caen y otros objetos peligrosos.
