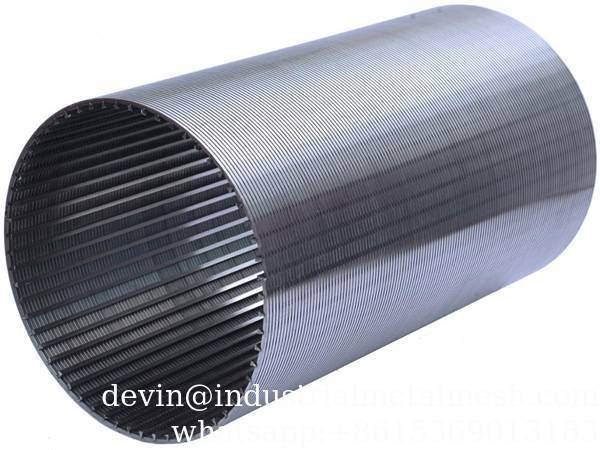

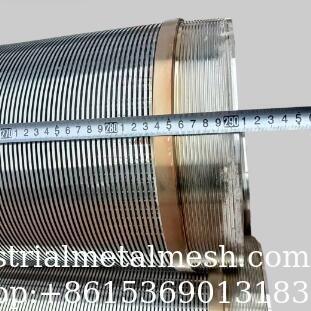

S32750 18S/Q35-12mm de perfil de alambre de cuña totalmente soldado
Los materiales de la pantalla de alambre de cuña totalmente soldado: 201, 304, 316L alambre de acero inoxidable.
La pantalla de alambre de cuña de acero inoxidable de alambre de perfil se crea envolviendo un alambre de perfil cilíndrico alrededor de varillas de soporte colocadas longitudinalmente.Todos los cables y varillas son soldados por resistencia en cada punto de contacto.
Las numerosas combinaciones de alambres de perfil y varillas de apoyo,y la amplia gama de aberturas entre los cables y las varillas (fijas o variables) nos permiten diseñar una pantalla de acuerdo con su especificación técnica o cosmética.
Aplicaciones de pantalla de alambre de cuña totalmente soldado:
La pantalla de alambre de cuña de acero inoxidable (304, 316, 316L) se utiliza ampliamente en la industria moderna.
- Tratamiento de aguas residuales
- Fabrica de productos farmacéuticos
- Equipo mecánico
- Alimentos y bebidas
- Molino de azúcar
- Procesamiento de minerales y agregados
- Desalinización del agua de mar
- Extracción de petróleo
- Farmacia
- Minería de carbón
- Planta de energía
- Extrusión de plásticos
- Destilería, cervecería
- Fabricación de productos químicos
- Fabricación de papel y celulosa
- Industria química
- Suministro de agua
- Filtración del líquido de refrigeración de la máquina
-
Características de la pantalla de alambre de cuña totalmente soldada:
La pantalla de alambre de cuña de acero inoxidable soldado está compuesta de varillas yalambre de perfil.
La varilla puede ser de alambre redondo, triangular o trapezoidal.
El alambre de perfil es un alambre triangular (Los demás, con un diámetro superior o igual a 15 mm)).
Este tipo de pantalla de tubería tiene una estructura y un área abierta alta, así como una dimensión de ranura precisa.
Al mismo tiempo, la pantalla de tubería de acero inoxidable tiene resistencia al calor, anticorrosivo, buena capacidad de la máquina, dura mucho, seguridad y fiabilidad y así sucesivamente características.Se puede utilizar en muchos tipos de filtración de medios.
Johnson Wedge Wire Well Screen Pipe Q35, meticulosamente fabricado usando una combinación de alambre en forma de V y varillas.crear un producto robusto y fiableCon una estructura única que cuenta con un área abierta alta, estas pantallas de pozo de agua aseguran dimensiones de ranura precisas ofrecen excepcional resistencia al calor, propiedades anticorrosivas,excelente capacidad de la máquina, durabilidad y alta seguridad y fiabilidad, lo que los hace ideales para diversas aplicaciones de filtración de medios.
Perfiles de superficie
| Nombre |
Ancho |
Alturas |
|
|
| Ø 0.8 |
0.8 |
|
Cables redondos para tubos de apoyo |
|
| Ø 1 |
1 |
|
Cables redondos para tubos de apoyo |
|
| Ø 2 |
2 |
|
Cables redondos para tubos de apoyo |
|
| 4S |
0.45 |
1.2 |
Cables especiales para ranuras finas |
|
| El 5S. |
0.5 |
1.25 |
Cables especiales para ranuras finas |
|
| 6C |
0.6 |
1.4 |
Cables especiales para ranuras pequeñas |
|
| 10S |
0.75 |
1.425 |
|
|
| 11S |
0.75 |
1.80 |
|
|
| 12S |
1 |
2 |
|
|
| 12SL |
1 |
2 |
Cables en forma de diamante para tubos de soporte |
|
| 15S |
1.2 |
2.5 |
|
|
| 18S |
1.5 |
2.5 |
|
|
| 18C |
1.5 |
2.8 |
Profile triangular con cabeza de desgaste |
|
| 22S |
1.8 |
3.7 |
|
|
| 28S |
2.2 |
4.5 |
|
|
| 28C |
2.2 |
4.5 |
Profile triangular con cabeza de desgaste |
|
| El 28ST |
2.28 |
3.55 |
|
|
| 34S |
2.8 |
5.5 |
|
|
| 42S |
3.4 |
6.8 |
|
|
| 40A |
3 |
6 |
|
|
| 50S |
3.4 |
7.5 |
|
|
| 50SC |
3.4 |
7.5 |
Profile triangular con cabeza de desgaste |
|
Perfiles de soporte
| Nombre |
Ancho |
Alturas |
|
|
| Q22: el número de |
2 |
2.3 |
|
|
| Cuadro 4 |
2 |
3 |
|
|
| Q35 |
3 |
5 |
|
|
| Q53) |
5 |
3 |
para pantallas flexibles |
|
| D45 |
3,8 |
5,6 |
en forma de gota de lágrima |
|
| D56 |
5 |
6,5 |
con una longitud superior o igual a 20 mm, |
|
| 10x3 |
3 |
10 |
|
|
| 11X5 |
5 |
11 |
|
|
| 12X3 |
3 |
12 |
|
|
| 15X3 |
3 |
15 |
|
|
| 25X3 |
3 |
25 |
|
|
| 35x3 |
3 |
35 |
|
|
| 38x3 |
3 |
38 |
|
|
| 50X3 |
3 |
50 |
|
|
Las aleaciones
Trislot se especializa en muchas aleaciones diferentes de acero inoxidable:
| El AISI |
El DIN |
El SNU |
Nombre comercial |
| |
3.7035 |
|
Titanio GR II |
| 430 |
1.4016 |
S43000 |
|
| 304 |
1.4301 |
S30400: el uso de la tecnología |
|
| 321 |
1.4541 |
S32100 |
|
| 347 |
1.4550 |
S34700 |
|
| Las demás: |
1.4404 |
S31603 |
|
| Las demás: |
1.4571 |
|
|
| |
1.4539 |
N08904 |
Urano B6 |
| |
2.4360 |
N04400 |
Monel 400 |
| |
2.4819 |
N10276 |
El Hastelloy C276 |
| |
1.4462 |
S31803 |
Urano 45N Duplex |
| |
|
|
Super dúplex |
| |
1.4547 |
|
254 OMS |
| |
|
|
Impacto + (material resistente al desgaste) |
Tipos de terminaciones de tubos de cable de cuña
Aplicaciones
Pozos de agua
Medio de soporte y filtro
Separación sólido-líquido
Aplicación del filtro
Tratamiento de aguas residuales
Aplicación de deshidratación
Tratamiento de arena
Envasado
El tubo de pantalla de alambre de cuña debe estar empacado con firmeza y seguridad.El embalaje exterior debe ser de palets o cajas de madera contrachapadaTambién podemos empacar según los requisitos del cliente.
