Componentes del sistema TECCO G65/4

Componente de malla tecco de alta resistencia

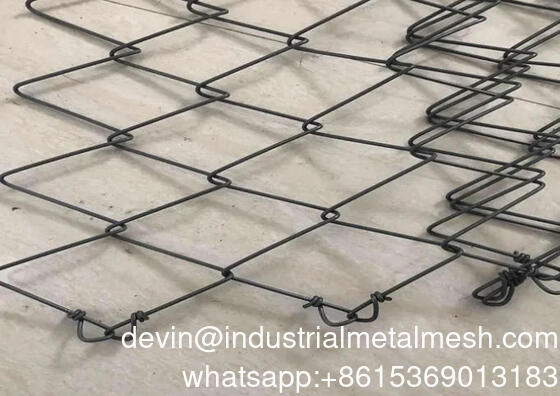

• malla de teco.Parte principal de la malla de teco de alta resistencia de acero de alta resistencia para el sistema de protección contra caídas de rocas en pendiente.Está hecho de alambre de acero de alta resistencia a la tracción y tiene una excelente resistencia a la corrosión.La resistencia a la tracción de 1770 N/m2 proporciona la máxima protección para la pendiente y las personas.
• Anclaje de acero.El anclaje de acero está hecho de barra de acero deformada de 25 mm de diámetro, se utiliza principalmente para fijar la malla tecco de alta resistencia en las laderas de roca o suelo.Puede suministrar toda la estabilidad a la pendiente y tecco malla.

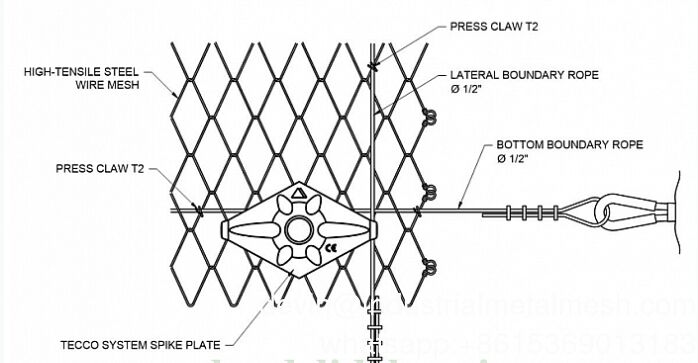

• Placa de punta de tipo garra.La placa de punta de tipo garra se usa comúnmente con clavos para sujetar firmemente la malla tecco de alta resistencia a la pendiente.El diseño de las garras hacen que la placa de los picos una estructura más estable y firme.
• clavos de tierra o de roca.Utilizado con una placa de pico tipo garra para fijar la malla tecco de alta resistencia a la tracción en la montaña.
Los clips se utilizan para conectar firmemente la malla tecco de alta resistencia vecina. Es una alternativa a la cuerda de costura y la conexión es comúnmente sin superposición.
• Cuerdas de costura.Se utiliza para conectar las redes tecco vecinas. Y la conexión es comúnmente tienen superposiciones. Se puede utilizar para reemplazar los clips.
• Corda de límite.Pasa a través de la malla tecco de alta resistencia y luego fija en el ancla para una malla tecco de alta resistencia y estabilidad del sistema.


1. Tipo de material: alambre de acero de alta resistencia a la tracción
2. Forma de la malla: Romboide
3. Diámetro del alambre: 4 mm
4. Las dimensiones diagonales de la malla: 3,27 x 5,43 pulgadas (83 x 138 mm) con una variabilidad de +/- 3%
5. Ancho de malla: 2,56 pulgadas (65 mm) con una variabilidad de +/- 3%
6. Altura total de la malla: 15 mm con una variabilidad de +/- 10%
7. Aclaración de malla: 0,28 pulgadas (7 mm) con una variabilidad de +/- 10%
8. Resistencia a la tracción: ≥ 256 ksi (≥ 1765 MPa)
9. Protección contra la corrosión: GEOBRUGG SUPERCOATING® (compuesto por 95% de zinc y 5% de aluminio)
10. Capacidad de carga y propiedades mecánicas: 10. Resistencia a la tracción de la malla: ≥ 17,1 kips/ft (≥ 250 kN/m)
11. Resistencia al pinchazo del rodamiento: 62,9 labios / 83,2 golpes (≥ 290 kN / ≥ 370 kN)
12. Resistencia del rodamiento al desprendimiento: 31,5 vueltas / 41,6 vueltas (≥ 140 kN / ≥ 185 kN)
13. Resistencia a la tensión de tracción paralela a la pendiente: 11,2 salto / 16,9 salto (≥ 50 kN / ≥ 75 kN)
14. Elongado en el ensayo de resistencia a la tracción longitudinal: menos del 6,0%

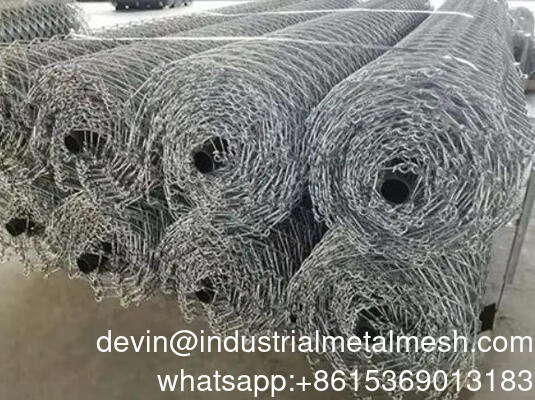

15. Dimensiones del rollo: 15. Ancho del rollo: 3,5 metros
16. Largo del rodillo: 30 metros
17. Superficie total por rollo: 105 m2
18. Peso por pie cuadrado: 0,676 lbs/ft2 (3,3 kg/m2)
19. Peso total por rollo: 377 kg

Ventajas de la malla tecco de alta resistencia
Las redes de protección contra caídas de rocas ofrecen varias ventajas sobre otros tipos de medidas de protección contra caídas de rocas.A diferencia de otras medidas de protección contra las caídas de rocas como barreras y cercasAdemás, se pueden instalar rápidamente, lo que reduce al mínimo las perturbaciones en el área circundante.
La malla tecco de alta resistencia también está tejida en una estructura de diamante y es bastante conveniente de almacenar.Es fácil y rápido desenrollar e instalar la malla tecco de alta resistencia con la ayuda de la tecnología mecanizada, lo que le ahorra mucho tiempo en el proyecto.


El proceso de instalación del sistema correcto de malla tecco de alta resistencia
Etapa I: Despejar y nivelar la pendiente de acuerdo con los requisitos de diseño
Etapa II: Marcado de todos los puntos importantes de una pendiente (distancia de los clavos según el valor de diseño, puntos de perforación, etc.)
Etapa III: perforación y instalación de clavos
Etapa IV: Elegir los puntos de anclaje en las depresiones o cortar y preparar los trozos alrededor de las cabezas de las uñas
Etapa V: Instalación de drenaje u otros elementos necesarios
Etapa VI: Instalación de una alfombra TECMAT® para el control de la erosión, con el fin de mejorar el verde si se puede eliminar el material del suelo
Etapa VII: Desenrollamiento y fijación de las mallas TECCO®
Etapa VIII: Conexión de las hojas individuales de mallas con clips de conexión
Etapa IX: Instalación de anclajes de cuerdas con cabeza flexible y cuerdas de contorno
Etapa X: Pretensión del sistema de acuerdo con el valor de diseño mediante una llave de torsión
Etapa XI: Verdecimiento de las laderas (siembra, hidroseed, etc.)
