Dureza NM Estudio de placas de perforación metálicas de acero

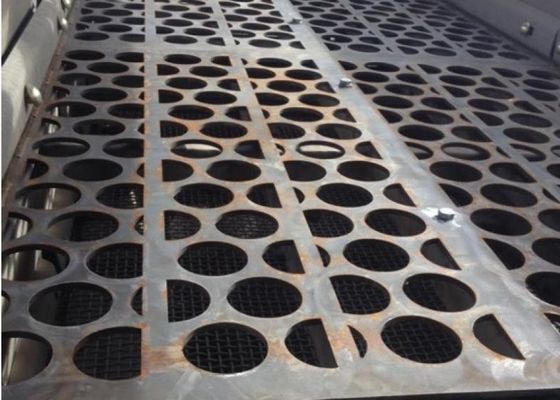

Cuadrícula de placas perforadasEs el material de cribado primario en la roca triturada. También se utiliza para el cribado del scalping. Soportarán un cribado áspero y pesado y, por lo tanto, durarán más que la mayoría de los otros cribados.Los productos son ambientales exigentes.

1. pantallas vibratorias perforadas - normas
Cantidad - Indicar el número de placas de pantalla perforadas del mismo espesor, ancho, longitud, perforación y barras.

2. espesor - Especificar en pulgadas o número de calibración.

● 1. Acero - Utilice la tabla de Estados Unidos.

● 2. Acero inoxidable - Utilice la tabla de acero inoxidable de Estados Unidos.

● 3. Monel - Utilice la tabla de estadísticas de Estados Unidos.

● 4. El latón, el cobre, el metal de Muntz y el aluminio -Uso B&S Ga. Tabla.

3. Tipo de metal - Indicar el tipo de metal requerido. Placa de acero: se utilizará un mínimo de.20 C y un mínimo de.40 Mn. Placa de acero resistente a la abrasión (AR); un mínimo de.35 C y un mínimo de 1.20 Mn.

4. ancho - El "ancho" es la dimensión en ángulo recto al flujo del material. Especifique el ancho total. Si se requieren bridas de gancho, especifique: "ancho (medido fuera de las bridas de gancho)." Tolerancia de la anchura: más 0" menos 1/4".

5. longitud - La "longitud" es la dimensión de la placa de pantalla perforada que es paralela al flujo del material que se está filtrando. especifique la longitud total. Tolerancia de la longitud de la pantalla:más 0" menos 1/4".

6. Tamaño y forma de perforación - Haga clic aquí para ver las perforaciones disponibles.

7Las perforaciones son normalmente escalonadas en la dirección del flujo del material que está siendo filtrado.

8. barras - La "barra" es el metal entre las perforaciones y se mide en el punto donde las perforaciones están más cerca.

9. Método de fijación de placas de pantalla perforadas a pantallas vibratorias:

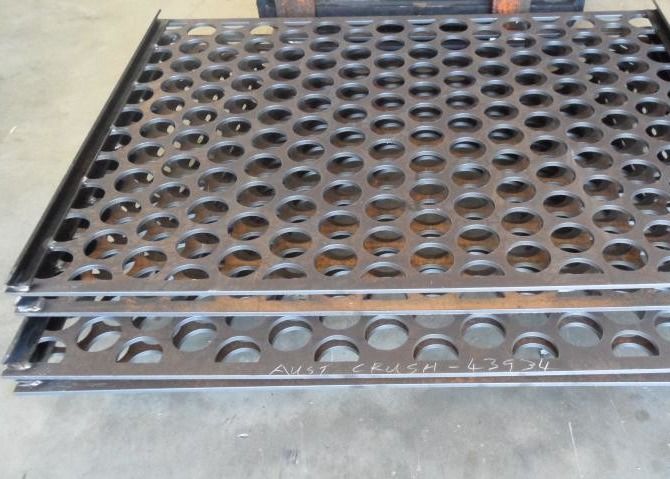

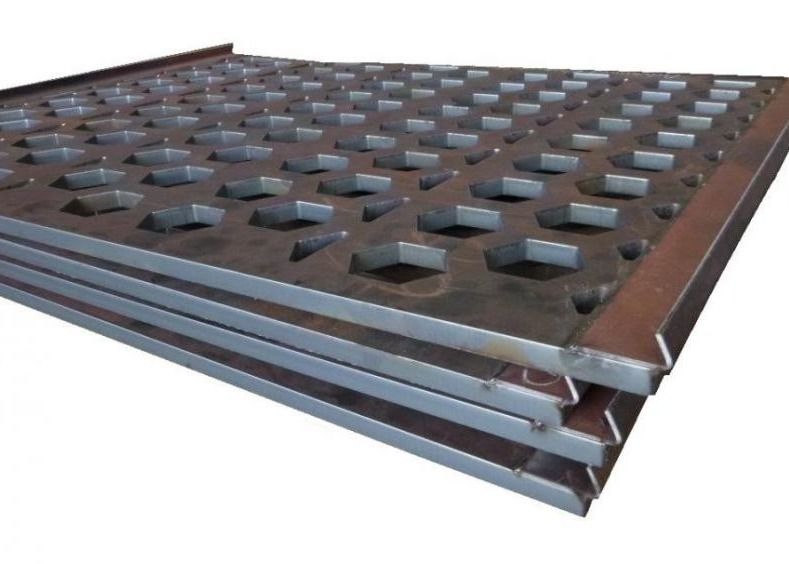

● 1. Flanges de gancho - Para las pantallas vibratorias estándar "tipo de tensión", especifique "Flanges de gancho" (Clique aquí).

● 2. Atornillado al marco de la pantalla vibrante - Si el

● 3. La placa de pantalla perforada debe estar atornillada, envíe un boceto que muestre la ubicación, el tamaño y el tipo de los orificios de los tornillos.

● 4. También especifique el ancho de los márgenes en blanco en los lados y los extremos de la placa de pantalla perforada.

10. pantallas coronadas - Si una placa de pantalla se va a "coronar", indique la cantidad de la corona medida en la línea central.la corona estándar para pantallas de 1/16 "de espesor y más pesadas se amueblará como sigue:: Para pantallas vibratorias de 3' o 4' de ancho -1/2" corona. Para pantallas vibratorias de 5' de ancho -3/4" corona. Para pantallas vibratorias de 6' de ancho y corona -1" más ancha.

11Otras informaciones:

Para las perforaciones con ranuras, especifique si la longitud de la ranura es paralela al ancho o a la longitud de la placa de pantalla perforada.

● 2. Si la pantalla se va a "corregir" para distribuir o retrasar el flujo de material, especifique.

● 3. Para las pantallas que requieren "barras de deslizamiento" para despejar el material de gran tamaño, especifique el tamaño y la ubicación de la barra.

12. Barras de abrazadera (Tablas de faldas) - Se pueden suministrar como un artículo estándar o personalizado según sus requisitos con o sin agujeros redondos o cuadrados.

El material:

Podemos ofrecer una amplia gama de placas perforadas, perforadas o con perfil de plasma en acero suave y acero inoxidable.

Tipos de bordes:

Soldado sin costura con placa de acero suave o placa de acero inoxidable doblada a 45/60 grados

Las pantallas giratorias perforadas - Normas
Cantidad - Indique el número de secciones de pantalla necesarias (véase la ilustración anterior).

espesor - especificar en pulgadas o número de calibración.

Acero - Estados Unidos Std. Ga. Tabla revisada 11/42.

Monel - Estados Unidos Std. Ga. Tabla

Acero inoxidable - Estados Unidos Std. Ga.

Las empresas de la industria de la construcción y la industria de la construcción se encuentran incluidas en la lista de las empresas de la industria de la construcción.

Tipo de metal - Indique el tipo de metal requerido. Se utilizará placa de acero: un mínimo de 0,20 C y un mínimo de 0,40 Mn. Placa de acero resistente a la abrasión (AR): un mínimo de 0,35 C y un mínimo de 1,20 Mn.

Diámetro - Especificar el diámetro exterior exacto o el diámetro interno exacto de la sección de pantalla perforada en pulgadas.

Longitud - Especifique la longitud de la sección de pantalla (ver ilustración anterior). Tolerancia de la longitud de la pantalla: más 0" menos 1/4".

Tamaño y forma de las perforaciones - Ver página 4 para las perforaciones disponibles.

Disposiciones de perforaciones - Disposición escalonada (patrón 600) es estándar para la placa de pantalla perforada cuando se usa en pantallas giratorias.

Barras - La "barra" es el metal entre las perforaciones y se mide en el punto donde las perforaciones están más cerca.

Segmentos - Especifique el número de segmentos para cada sección (ver ilustraciones anteriores).

Método de ensamblaje de segmentos de placas de pantalla perforadas para fabricar secciones y/o cilindros

Las articulaciones de los glúteos no están sujetas.

Las articulaciones de los glúteos - Clips estándar.

Las articulaciones de los glúteos - correas estándar.

Las articulaciones de la cintura - La articulación de la cintura de la STD es de 11/2 "a 2" (la vuelta mínima 11/2").

Otras informaciones - Si se requieren orificios de tornillo para su montaje en el marco o en márgenes específicos, presentar un boceto.

Si se requieren perforaciones con ranuras y la disposición de las ranuras es importante,indicar si la longitud de las ranuras es paralela a la longitud de la sección de pantalla o a la circunferencia de la sección de pantalla..
