Datos del producto:
Pago y Envío Términos:
|
| Diámetro: | 500 mm | El material: | Rodas de acero inoxidable |
|---|---|---|---|
| En el caso de las máquinas de la categoría M3: | 0.010, 0.015, 0.02, 0.05, 0,3 mm | longitud (mm): | 50 ~ 6000 |
| Tamaño: | Personalizado | Características: | tamaño de apertura preciso |
| Alta luz: | tubo de pantalla de alambre de cuña Johnson,tubo de pantalla de alambre de cuña continuo |
||

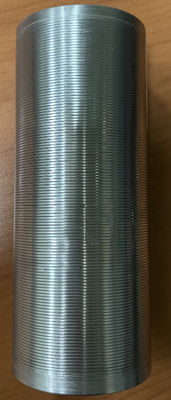

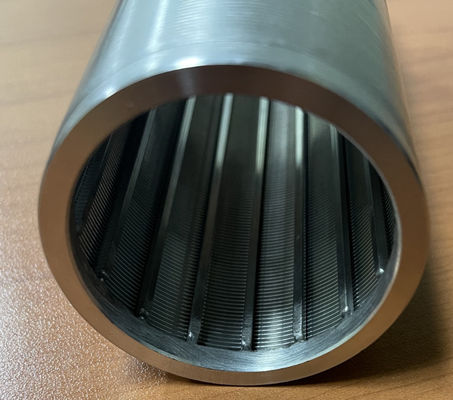

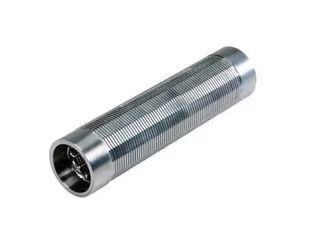

Johnson Conexión continua de cable de cuña de pantalla de tubería/escritorio de pozo de agua para pozo de petróleo
Tubo de filtro de cuña continua Johnson/filtro de pozo de agua para pozo de petróleo
El material
Acero inoxidable: AISI304, 304L, 316 y 316L
Tamaño del alambre del perfil de la tubería de pantalla de alambre de cuña
| Perfiles de superficie | Perfiles de soporte | Diámetro mínimo en mm | Ancho de ranura mínimo en mm |
| 10S | Cuadro 4 | 21 | 0.10 |
| 11S | Q20 o Q25 | 23 | 0.030 |
| 12S | 22S | 30 | 0.050 |
| 12S | Cuadro 4 | 23 | 0.030 |
| 12S | Q35 | 30 | 0.050 |
| 18S | 22S o Q35 | 30 | 0.050 |
| 18S | Cuadro 4 | 25 | 0.030 |
| 18S | D45 | 300 | 0.20 |
| 18S | 10x3 | 300 | 0.20 |
| 22S | 22S o Q35 | 45 | 0.10 |
| 22S | D45 o 10x3 o 25x3 | 300 | 0.20 |
| 28S | Q35 | 215 | 0.20 |
| 28S | D45 o 10x3 o 25x3 | 300 | 0.20 |
| 34S | Q35 | 300 | 0.20 |
| 34S | D45 | 300 | 0.20 |
| 34S | 10x3 o 25x3 | 300 | 0.20 |
| 42S | Q35 o D45 | 300 | 0.20 |
| 42S | 10x3 o 25x3 | 300 | 0.20 |
Especificación del tubo
| 2 3/8 | - ¿ Qué?375 | 2 |
| 3 y medio | 3.5 | 3.1 |
| 4 | 4 | 3.5 |
| 4 y medio | 4.5 | 4 |
| 5 | 5 | 4.5 |
| 5 y medio | 5.5 | 5.0 |
| 6 5/8 | 6.63 | 6.1 |
| 7 | 7 | 6.5 |
| 7 5/8 | 7.63 | 7.0 |
| 8 5/8 | 8.63 | 8.1 |
| 9 5/8 | 9.63 | 9.1 |
| 10 y 3/4 | 10.75 | 10.1 |
| 12 y 3/4 | 12.75 | 12 |
| 14 | 14 | 13.2 |
| 16 | 16 | 15.2 |
| 18 | 18 | 17.2 |
| 20 | 20 | 19.1 |
| 24 | 24 | 23 |
| 30 | 30 | 28.7 |
| 32 | 32 | 30.7 |
Parámetro técnico del tubo de pantalla de alambre de Johnson/cuña:
Para el tubo de pantalla de alambre de cuña, el tipo de alambre de perfil es generalmente alambre triangular.
La varilla de soporte incluye alambre triangular, barra redonda, barra plana y alambre de cuña.
La longitud del tubo de pantalla de alambre de cuña es de 0,3 m,0.6m, 1m, 2m, 3m, 6m, 12m
Nota:
Tamaño de ranura (S): la distancia entre cada alambre de perfil.
El alambre de perfil: el alambre triangular es un tipo común.
Varilla de apoyo: el alambre triangular es el tipo común. También puede ser varilla redonda, barra plana, alambre de cuña.
Distancia de las varillas de apoyo (P): la distancia entre cada varilla de apoyo.
Tipos de terminaciones de tubos de cable de cuña
Aplicaciones
Pozos de agua
Medio de soporte y filtro
Separación sólido-líquido
Aplicación del filtro
Tratamiento de aguas residuales
Aplicación de deshidratación
Tratamiento de arena
Envasado
El tubo de pantalla de alambre de cuña debe estar empacado con firmeza y seguridad.El embalaje exterior debe ser de palets o cajas de madera contrachapadaTambién podemos empacar según los requisitos del cliente.
